Van bi inox MIHA-IN 304 DN20 (3/4") tay gạt | Chính hãng

Van bi inox MIHA-IN 304 DN20 là gì?

Van bi inox MIHA-IN 304 DN20 (3/4") ren trong BSPP tay gạt là dòng van khóa lưu chất dùng cơ chế bi xoay để điều khiển trạng thái đóng mở dòng chảy trong đường ống. Sản phẩm có kích thước DN20 tương đương 3/4 inch, sử dụng kết nối ren trong BSPP, thân van bằng inox 304 và vận hành bằng tay gạt.

Trong thực tế, DN20 là size được dùng khá nhiều ở các đường ống nước, khí nén, dầu nhẹ và các tuyến phụ trợ trong dân dụng lẫn công nghiệp nhẹ. Đây là kích thước đủ linh hoạt để triển khai ở nhiều vị trí khác nhau, đồng thời vẫn giữ được ưu điểm nhỏ gọn, dễ lắp và dễ thao tác khi cần đóng mở nhanh.

Vì sao van bi inox DN20 được sử dụng phổ biến trong hệ thống kỹ thuật?

Ở nhóm đường ống nhỏ và trung bình, DN20 là một kích thước rất thực dụng vì phù hợp với nhiều nhu cầu lắp đặt phổ biến. Người dùng chọn size này không chỉ vì nó thông dụng, mà còn vì DN20 thường là điểm cân bằng tốt giữa lưu lượng, độ gọn của thiết bị và sự thuận tiện khi thi công, thay thế hoặc bảo trì.

Với mẫu MIHA-IN 304 DN20, sản phẩm còn có thêm lợi thế từ vật liệu thân inox 304, gioăng PTFE và cơ cấu tay gạt 90 độ. Điều đó giúp van phù hợp cho các hệ thống cần đóng mở nhanh, làm việc ổn định và giữ độ bền tốt trong môi trường nước, nước nóng, dầu, khí nén hoặc hóa chất nhẹ.

Đặc điểm nổi bật của van bi inox MIHA-IN 304 DN20

Gia công CNC hiện đại, độ hoàn thiện đồng đều

Van được định hướng theo nhóm sản phẩm gia công cơ khí chính xác, giúp các chi tiết thân, bi và vị trí lắp ghép có độ đồng đều cao hơn. Đây là yếu tố quan trọng để cải thiện độ kín và giữ sự ổn định khi vận hành lâu dài.

Inox 304 chống ăn mòn tốt

Phần lớn các chi tiết chính như thân van, nắp van, bi van, trục van và nhiều bộ phận quan trọng khác sử dụng SUS304. Vật liệu này phù hợp cho môi trường ẩm, nước sạch, nước nóng, dầu, khí nén và một số hóa chất nhẹ, đồng thời hỗ trợ tăng độ bền cho van trong quá trình sử dụng thực tế.

Tay gạt 90 độ, thao tác nhanh và trực quan

Cơ cấu tay gạt giúp người dùng đóng mở van nhanh chỉ bằng một góc xoay 90 độ. Đây là ưu điểm rất rõ của dòng van bi so với các loại van cần xoay nhiều vòng. Vị trí tay gạt cũng giúp nhận biết nhanh trạng thái đóng hoặc mở của van ngay bằng mắt thường.

Bề mặt inox nhẵn, dễ vệ sinh

Bề mặt inox hoàn thiện nhẵn giúp sản phẩm có ngoại hình gọn gàng hơn, đồng thời thuận tiện cho việc lau chùi, vệ sinh và bảo trì định kỳ trong những môi trường yêu cầu độ sạch tốt hơn.

Chịu nhiệt và áp lực cao

Van có khả năng làm việc với áp lực tối đa 1000 Psi, tương đương khoảng 6.9 MPa, và nhiệt độ tối đa 250°C. Đây là mức thông số phù hợp cho nhiều ứng dụng kỹ thuật, giúp mở rộng phạm vi sử dụng của van trong dân dụng, công nghiệp nhẹ và các môi trường phụ trợ.

Thông số kỹ thuật van bi inox MIHA-IN 304 DN20

• Tên sản phẩm: Van bi inox MIHA-IN 304 DN20 (3/4") ren trong BSPP tay gạt
• Dòng sản phẩm: Van bi inox MIHA-IN 304
• Kích thước danh nghĩa: DN20
• Quy đổi size: 3/4 inch
• Đường kính tham chiếu D: 19 mm
• Chiều cao H: 48 mm
• Chiều dài L: 63 mm
• Chiều dài L1: 15 mm
• Chiều rộng tay gạt W: 100 mm
• Vật liệu chính: Thép không gỉ Inox 304
• Kiểu kết nối: Ren trong BSPP
• Cơ cấu vận hành: Tay gạt
• Áp lực tối đa: 1000 Psi (~6.9 MPa)
• Nhiệt độ tối đa: 250°C
• Môi chất sử dụng: Nước, nước nóng, dầu, khí nén, hóa chất nhẹ
• Ứng dụng: Dân dụng, công nghiệp, thực phẩm, hóa chất

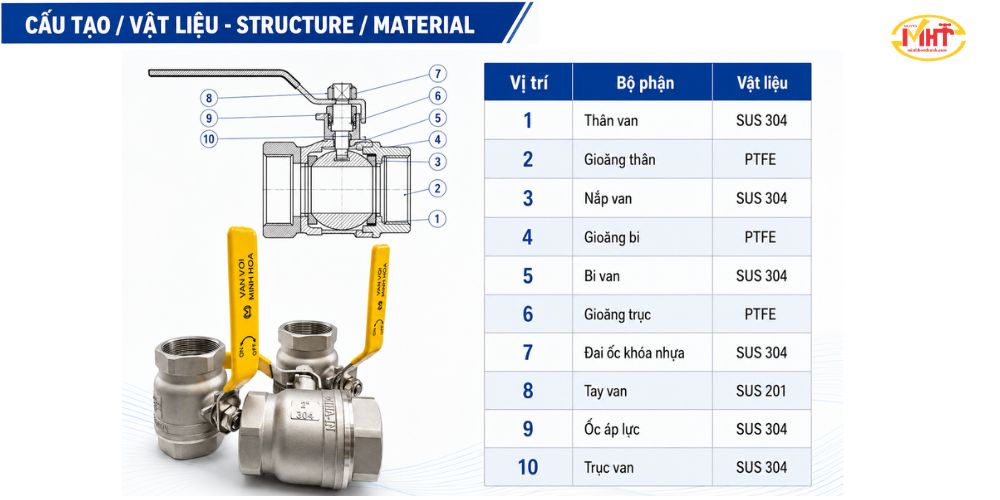

Cấu tạo vật liệu của van bi inox MIHA-IN 304 DN20

Van được cấu thành từ nhiều bộ phận có vật liệu chuyên dụng, trong đó phần lớn các chi tiết làm việc trực tiếp sử dụng inox 304 và PTFE để tăng độ bền, khả năng chống ăn mòn và hiệu quả làm kín.

Cấu tạo chính gồm:

• Thân van: SUS304
• Gioăng thân: PTFE
• Nắp van: SUS304
• Gioăng bi: PTFE
• Bi van: SUS304
• Gioăng trục: PTFE
• Đai ốc khóa nhựa: SUS304
• Tay van: SUS201
• Ốc áp lực: SUS304
• Trục van: SUS304

Cấu trúc này cho thấy sản phẩm được thiết kế theo hướng vừa bền vật liệu, vừa ổn định khi đóng mở, đồng thời bảo đảm độ kín tốt trong các môi trường lưu chất phổ biến.

Nguyên lý hoạt động của van bi inox DN20 tay gạt

Van bi inox MIHA-IN 304 DN20 hoạt động theo cơ chế xoay viên bi có lỗ xuyên tâm nằm trong thân van. Khi tay gạt nằm song song với trục đường ống, lỗ xuyên tâm của bi trùng với hướng dòng chảy nên lưu chất có thể đi qua. Khi tay gạt xoay vuông góc, phần đặc của bi sẽ chắn ngang tiết diện và ngắt dòng chảy.

Nguyên lý này giúp van có tốc độ thao tác nhanh, độ kín tốt và dễ kiểm soát trạng thái vận hành. Với các vị trí cần đóng mở thường xuyên hoặc yêu cầu thao tác nhanh khi có sự cố, van bi tay gạt luôn là lựa chọn rất thực tế.

Ứng dụng thực tế của van bi inox MIHA-IN 304 DN20

Với size 3/4 inch khá phổ biến và vật liệu inox 304, van phù hợp cho nhiều ứng dụng như:

• đường ống nước sạch dân dụng và kỹ thuật,
• hệ thống nước nóng,
• đường dầu nhẹ,
• hệ thống khí nén,
• cụm chia lưu chất,
• các tuyến phụ trợ trong nhà máy,
• hệ thống thực phẩm,
• môi trường có hóa chất nhẹ.

Trong thực tế, DN20 thường được dùng cho các đường ống nhánh, cụm thiết bị, tuyến cấp phụ hoặc các vị trí cần van khóa bền, dễ thao tác và có độ ổn định vật liệu tốt hơn.

Khi nào nên chọn van bi inox MIHA-IN 304 DN20?

Bác nên chọn model này khi hệ thống có các đặc điểm sau:

• cần size DN20 – 3/4 inch,
• sử dụng ren trong BSPP,
• ưu tiên vật liệu inox chống ăn mòn,
• cần thao tác đóng mở nhanh bằng tay gạt,
• môi chất là nước, nước nóng, dầu, khí nén hoặc hóa chất nhẹ,
• hệ thống cần một mẫu van kích thước trung gian, phổ biến và dễ thay thế.

Nếu bác đang triển khai đường nước phụ, cụm khí nén, tuyến dầu nhẹ hoặc các đường ống kỹ thuật có lưu lượng lớn hơn DN15 nhưng chưa cần lên các size lớn hơn, DN20 là lựa chọn khá cân đối.

Lợi ích thực tế khi chọn đúng van bi inox DN20

Việc chọn đúng van bi inox cho tuyến ống DN20 mang lại nhiều lợi ích rõ ràng:

• thao tác nhanh và đơn giản,
• tăng độ bền nhờ vật liệu inox 304,
• giảm nguy cơ ăn mòn trong môi trường ẩm hoặc lưu chất có tính tác động nhẹ,
• bảo đảm độ kín tốt nhờ gioăng PTFE,
• phù hợp với size ống phổ biến nên dễ đồng bộ trên hệ thống,
• thuận tiện cho vệ sinh, bảo trì và thay mới khi cần.

Ở nhóm DN20, đây là dòng van phù hợp cho cả nhu cầu dân dụng nâng cao lẫn các hệ thống kỹ thuật nhẹ cần độ tin cậy tốt hơn.

Hướng dẫn lựa chọn và lắp đặt

Khi chọn van bi inox MIHA-IN 304 DN20, nên kiểm tra trước:

• đúng size đường ống 3/4 inch,
• đúng chuẩn ren trong BSPP,
• đúng loại môi chất sử dụng,
• nhiệt độ và áp lực thực tế của hệ thống,
• khoảng không gian đủ để tay gạt xoay hết hành trình.

Khi lắp đặt, cần siết ren đúng lực, tránh dùng sai chuẩn ren hoặc lắp lệch ren gây ảnh hưởng độ kín. Ngoài ra, nên chừa đủ không gian thao tác để tay gạt có thể xoay trọn góc 90 độ và van vận hành thuận tiện trong thực tế.

Van bi inox MIHA-IN 304 DN20 phù hợp với ai?

Sản phẩm phù hợp với:

• hộ gia đình và công trình dân dụng,
• đơn vị thi công cấp thoát nước,
• xưởng cơ khí và cụm thiết bị kỹ thuật,
• hệ thống khí nén,
• doanh nghiệp thực phẩm và chế biến,
• khách hàng cần van inox 304 size phổ biến, độ bền tốt và dễ triển khai.

Đây là mẫu van phù hợp cho cả khách hàng kỹ thuật mua lẻ lẫn doanh nghiệp cần triển khai đồng bộ nhiều điểm khóa lưu chất trên hệ thống.

Van bi inox MIHA-IN 304 DN20 (3/4") tay gạt là lựa chọn phù hợp cho các hệ thống cần một giải pháp đóng mở nhanh, gọn, bền và chống ăn mòn tốt. Với cấu tạo chính từ inox 304, gioăng PTFE, cơ cấu tay gạt 90 độ, áp lực tối đa 1000 Psi (~6.9 MPa) và nhiệt độ tối đa 250°C, sản phẩm đáp ứng tốt nhu cầu sử dụng trong dân dụng, công nghiệp, thực phẩm và hóa chất nhẹ.
