Van bi inox MIHA-IN 304 DN10 (3/8") tay gạt | Chính hãng

Van bi inox MIHA-IN 304 DN10 là gì?

Van bi inox MIHA-IN 304 DN10 (3/8") ren trong BSPP tay gạt là dòng van khóa nhỏ dùng để đóng mở dòng chảy lưu chất trong hệ thống đường ống. Sản phẩm sử dụng thân inox 304, kết nối ren trong BSPP và vận hành bằng tay gạt, phù hợp cho các vị trí cần thao tác nhanh, kết cấu gọn và độ bền vật liệu tốt.

Ở size DN10 – 3/8 inch, đây là lựa chọn phù hợp cho các nhánh ống nhỏ, cụm thiết bị kỹ thuật, đường khí nén, đường nước phụ hoặc các vị trí cần một van bi inox nhỏ gọn nhưng vẫn bảo đảm độ kín và khả năng làm việc ổn định.

Vì sao van bi inox DN10 được dùng nhiều trong hệ thống nhỏ?

Với các hệ thống ống nhỏ, người dùng thường cần một mẫu van vừa gọn, vừa dễ lắp, vừa đủ bền để dùng lâu dài trong môi trường có nước, dầu hoặc khí nén. Đó là lý do các dòng van bi inox 304 DN10 được ứng dụng khá rộng rãi.

Ưu điểm của mẫu MIHA-IN DN10 nằm ở chỗ sản phẩm có kích thước nhỏ nhưng vẫn dùng vật liệu inox 304 cho thân và bi van, kết hợp gioăng PTFE để tăng độ kín. Nhờ đó, van phù hợp với nhiều hệ thống dân dụng và công nghiệp nhẹ, đặc biệt ở các vị trí mà van đồng hoặc van vật liệu phổ thông có thể không phải là lựa chọn tối ưu.

Đặc điểm nổi bật của van bi inox MIHA-IN 304 DN10

Gia công CNC hiện đại, hoàn thiện tốt

Sản phẩm được định hướng theo nhóm van gia công cơ khí chính xác, giúp các chi tiết hoàn thiện đồng đều hơn, tăng độ kín và cải thiện tính ổn định khi vận hành trong thời gian dài.

Inox 304 chống ăn mòn vượt trội

Thân van, bi van, nắp van và nhiều chi tiết chính dùng SUS304, phù hợp với các môi trường nước, nước nóng, dầu, khí nén và một số hóa chất nhẹ. Đây là ưu điểm lớn so với các dòng van vật liệu thông thường khi lắp trong môi trường ẩm hoặc cần vệ sinh thường xuyên.

Đóng mở nhanh bằng tay gạt 90 độ

Cơ cấu tay gạt giúp việc vận hành rất trực quan. Chỉ cần xoay tay van một góc 90 độ là có thể chuyển đổi giữa trạng thái đóng và mở, phù hợp cho cả sử dụng thủ công trong dân dụng lẫn trong các cụm thiết bị kỹ thuật cần thao tác nhanh.

Bề mặt inox nhẵn, dễ vệ sinh

Với bề mặt inox hoàn thiện tương đối nhẵn, sản phẩm phù hợp cho các môi trường cần giữ sạch tốt hơn như nước sạch, thực phẩm hoặc một số hệ thống liên quan đến chế biến.

Chịu nhiệt và áp lực cao

Van có khả năng làm việc với áp lực tối đa 1000 Psi, tương đương khoảng 6.9 MPa, và nhiệt độ tối đa 250°C. Đây là mức khá cao so với một mẫu van bi ren trong kích thước nhỏ, giúp mở rộng phạm vi ứng dụng cho nhiều môi trường kỹ thuật.

Thông số kỹ thuật van bi inox MIHA-IN 304 DN10

• Tên sản phẩm: Van bi inox MIHA-IN 304 DN10 (3/8") ren trong BSPP tay gạt
• Dòng sản phẩm: Van bi inox MIHA-IN 304
• Kích thước danh nghĩa: DN10
• Quy đổi size: 3/8 inch
• Đường kính tham chiếu D: 10 mm
• Chiều cao H: 42 mm
• Chiều dài L: 44 mm
• Chiều dài L1: 11 mm
• Chiều rộng tay gạt W: 100 mm
• Vật liệu chính: Thép không gỉ Inox 304
• Kiểu kết nối: Ren trong BSPP
• Cơ cấu vận hành: Tay gạt
• Áp lực tối đa: 1000 Psi (~6.9 MPa)
• Nhiệt độ tối đa: 250°C
• Môi chất sử dụng: Nước, nước nóng, dầu, khí nén, hóa chất nhẹ
• Ứng dụng: Dân dụng, công nghiệp, thực phẩm, hóa chất

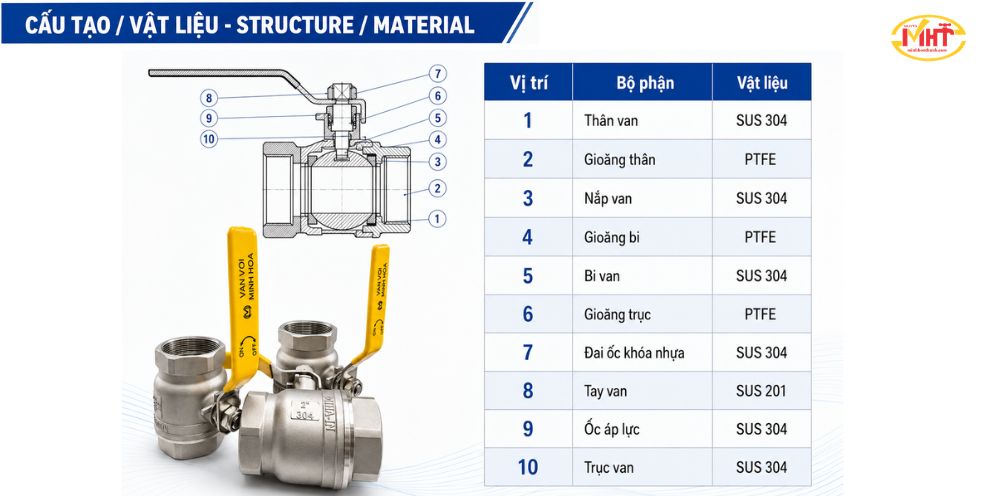

Cấu tạo vật liệu của van bi inox MIHA-IN 304 DN10

Van được cấu thành từ nhiều chi tiết vật liệu chuyên dụng, trong đó phần lớn các chi tiết chính sử dụng inox 304 và PTFE để tăng độ bền, độ kín và khả năng làm việc trong nhiều môi trường khác nhau.

• Thân van: SUS304
• Gioăng thân: PTFE
• Nắp van: SUS304
• Gioăng bi: PTFE
• Bi van: SUS304
• Gioăng trục: PTFE
• Đai ốc khóa nhựa: SUS304
• Tay van: SUS201
• Ốc áp lực: SUS304
• Trục van: SUS304

Cấu trúc này cho thấy van được thiết kế theo hướng ưu tiên độ bền cơ học, khả năng chống ăn mòn và độ kín khi đóng mở. Trong đó, PTFE là vật liệu gioăng phổ biến, giúp giảm ma sát và tăng hiệu quả làm kín ở vị trí tiếp xúc giữa bi van và thân van.

Nguyên lý hoạt động của van bi inox DN10 tay gạt

Van bi inox MIHA-IN 304 DN10 hoạt động theo cơ chế xoay bi van bên trong thân để điều khiển trạng thái dòng chảy. Khi người dùng xoay tay gạt 90 độ, viên bi có lỗ xuyên tâm sẽ xoay theo. Nếu lỗ bi trùng với hướng dòng chảy, lưu chất đi qua bình thường; nếu xoay vuông góc với đường ống, dòng chảy sẽ bị chặn lại.

Ưu điểm của nguyên lý này là thao tác nhanh, kết cấu gọn, độ kín tốt và dễ nhận biết trạng thái đóng mở bằng mắt thường thông qua vị trí tay gạt. Đây là lý do van bi rất phổ biến trong các hệ thống cần đóng mở nhanh và không muốn thao tác nhiều vòng như van cổng hoặc van cầu.

Ứng dụng thực tế của van bi inox MIHA-IN 304 DN10

Với kích thước nhỏ và phạm vi môi chất sử dụng rộng, van bi inox DN10 phù hợp cho nhiều ứng dụng thực tế như:

• đường ống nước sạch dân dụng và kỹ thuật,
• hệ thống nước nóng,
• đường ống dầu,
• hệ thống khí nén,
• cụm thiết bị công nghiệp nhỏ,
• hệ thống liên quan đến thực phẩm,
• các ứng dụng có hóa chất nhẹ.

Trong nhiều trường hợp, van DN10 thường được dùng ở các tuyến nhánh, đường cấp nhỏ, đường lấy mẫu, cụm chia lưu chất hoặc các vị trí cần một van khóa gọn nhưng vẫn chắc chắn và bền vật liệu.

Khi nào nên chọn van bi inox MIHA-IN 304 DN10?

Bác nên chọn model này khi hệ thống có các đặc điểm sau:

• tuyến ống nhỏ, cần size DN10 – 3/8 inch,
• cần kiểu ren trong BSPP để lắp nối trực tiếp,
• ưu tiên vật liệu inox chống ăn mòn,
• cần thao tác đóng mở nhanh bằng tay,
• môi chất là nước, dầu, khí nén hoặc hóa chất nhẹ,
• hệ thống yêu cầu thiết bị gọn, dễ thay thế và dễ bảo trì.

Nếu hệ thống của bác là đường ống nhỏ trong nhà máy, cụm khí nén, nước kỹ thuật hoặc nhánh cấp phụ, đây là dòng van rất phù hợp để cân nhắc.

Lợi ích thực tế khi chọn đúng van bi inox DN10

Việc chọn đúng van bi inox cho tuyến ống nhỏ mang lại nhiều lợi ích rõ ràng trong vận hành:

• tiết kiệm không gian lắp đặt,
• thao tác nhanh và đơn giản,
• tăng độ bền nhờ vật liệu inox 304,
• giảm nguy cơ ăn mòn trong môi trường ẩm hoặc lưu chất có tính tác động nhẹ,
• đảm bảo độ kín tốt nhờ gioăng PTFE,
• thuận tiện cho vệ sinh, thay thế và bảo trì.

Đối với hệ thống dân dụng và công nghiệp nhẹ, một mẫu van nhỏ nhưng chọn đúng vật liệu và đúng cơ cấu sẽ giúp giảm phát sinh trong suốt quá trình sử dụng.

Hướng dẫn lựa chọn và lắp đặt

Khi chọn van bi inox MIHA-IN 304 DN10, nên kiểm tra trước:

• đúng size đường ống 3/8 inch,
• đúng chuẩn kết nối ren trong BSPP,
• đúng môi chất sử dụng,
• nhiệt độ và áp lực làm việc thực tế của hệ thống,
• không gian thao tác tay gạt.

Khi lắp đặt, nên bảo đảm ren kết nối phù hợp, siết đúng lực, tránh lắp lệch ren hoặc dùng sai chuẩn ren. Ngoài ra, cần bố trí đủ khoảng trống để tay gạt có thể xoay trọn hành trình, giúp van vận hành thuận tiện và không bị cản trở khi đóng mở.

Van bi inox MIHA-IN 304 DN10 phù hợp với ai?

Sản phẩm phù hợp với:

• đơn vị thi công đường ống dân dụng,
• xưởng cơ khí và cụm thiết bị kỹ thuật nhỏ,
• hệ thống khí nén,
• doanh nghiệp thực phẩm và chế biến,
• đơn vị cần van khóa nhỏ cho đường nước, dầu hoặc hóa chất nhẹ,
• khách hàng cần van inox 304 nhỏ gọn, dễ dùng, độ bền tốt.

Đây là mẫu van thích hợp cho cả khách hàng mua lẻ kỹ thuật lẫn doanh nghiệp cần đồng bộ nhiều điểm khóa trên hệ thống nhỏ.

Van bi inox MIHA-IN 304 DN10 (3/8") ren trong BSPP tay gạt là lựa chọn phù hợp cho các hệ thống đường ống nhỏ cần giải pháp đóng mở nhanh, gọn và bền. Với cấu tạo chính từ inox 304, gioăng PTFE, tay gạt 90 độ, áp lực tối đa 1000 Psi (~6.9 MPa) và nhiệt độ tối đa 250°C, sản phẩm đáp ứng tốt nhiều nhu cầu từ dân dụng đến công nghiệp, thực phẩm và hóa chất nhẹ.

FAQ

Van bi inox MIHA-IN 304 DN10 dùng cho môi chất nào?

Sản phẩm phù hợp cho nước, nước nóng, dầu, khí nén và hóa chất nhẹ.

DN10 tương đương bao nhiêu inch?

DN10 tương đương 3/8 inch.

Van sử dụng kiểu kết nối nào?

Van sử dụng ren trong BSPP.

Vật liệu chính của van là gì?

Vật liệu chính là thép không gỉ Inox 304, kết hợp với gioăng PTFE ở các vị trí làm kín.

Van vận hành bằng cách nào?

Van vận hành bằng tay gạt, đóng mở nhanh theo góc xoay 90 độ.

Áp lực và nhiệt độ tối đa của van là bao nhiêu?

Van có áp lực tối đa 1000 Psi (~6.9 MPa) và nhiệt độ tối đa 250°C.

Van bi inox DN10 phù hợp cho ứng dụng nào?

Phù hợp cho dân dụng, công nghiệp, thực phẩm và hóa chất, đặc biệt ở các vị trí đường ống nhỏ hoặc nhánh phụ cần đóng mở nhanh.
