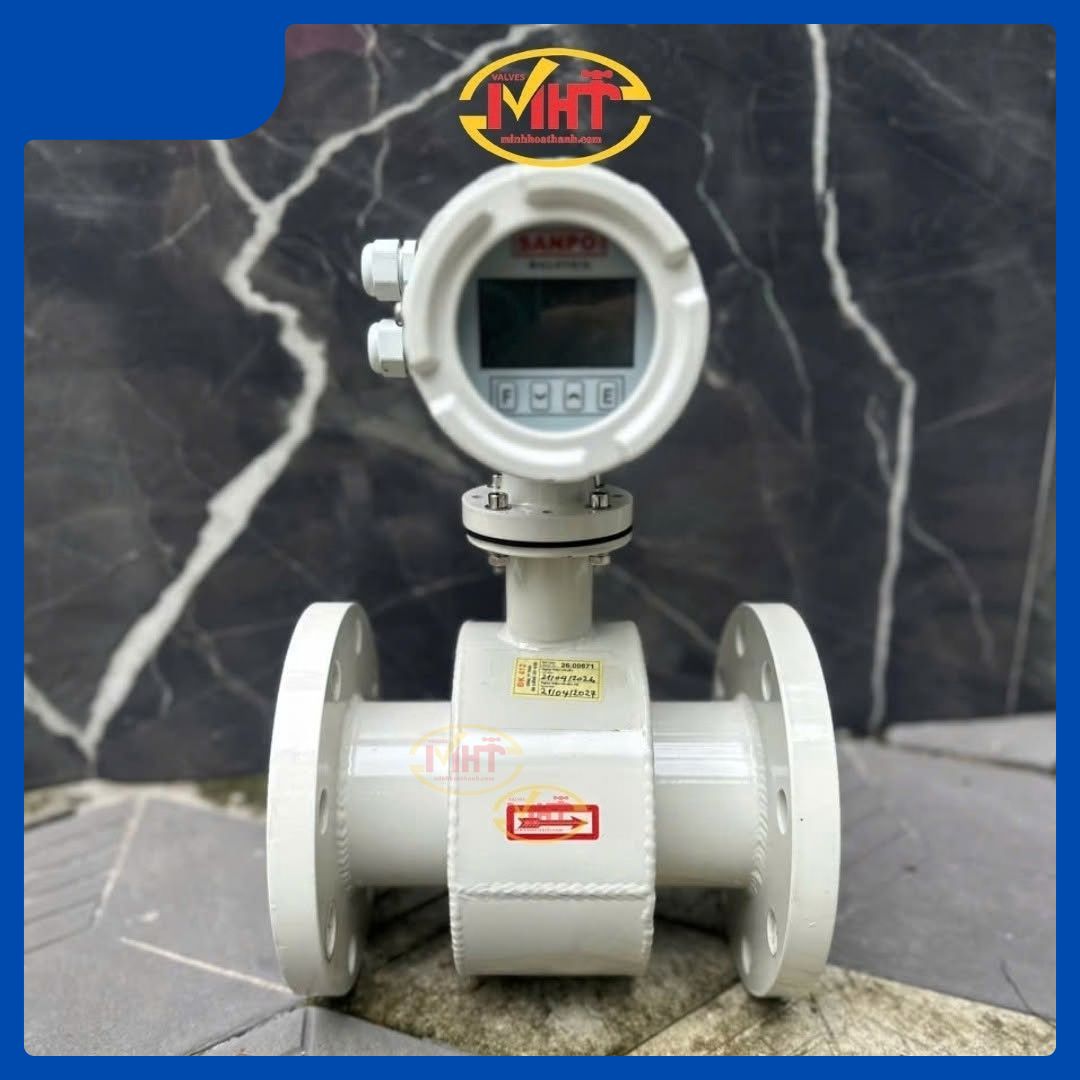

Đồng hồ đo lương lượng nước điện từ màn hình liền SANPO DN25

Đồng hồ điện tử SANPO Mặt Liền DN25 là thiết bị đo lưu lượng điện từ dùng cho nước sạch, nước thải và các chất lỏng có khả năng dẫn điện. Sản phẩm thuộc dòng SANPO SP700E, có màn hình điện tử gắn liền thân, lớp lót PTFE, kết nối mặt bích, áp suất PN16 và nhiệt độ làm việc tối đa 100°C theo bảng giá. Thiết bị hỗ trợ truyền thông RS485, phù hợp cho hệ thống cấp nước, xử lý nước thải, nhà máy và các đường ống kỹ thuật cần theo dõi lưu lượng liên tục. Với nguyên lý cảm ứng điện từ, đồng hồ không sử dụng cánh quạt cơ học, hỗ trợ đo lưu lượng và kết nối dữ liệu phục vụ quản lý vận hành.

Giới thiệu Đồng hồ điện tử SANPO Mặt Liền DN25

Trong các hệ thống cấp nước và xử lý nước thải, việc kiểm soát lưu lượng ngày càng quan trọng đối với quá trình vận hành. Nhiều doanh nghiệp cần theo dõi lượng nước cấp, nước tuần hoàn hoặc nước xả thải để đánh giá hiệu quả sử dụng và quản lý chi phí.

Đối với các đường ống có kích cỡ DN25, lựa chọn thiết bị đo không chỉ dựa vào đường kính ống. Hệ thống còn cần đáp ứng yêu cầu về lưu lượng vận hành, môi trường chất lỏng, áp suất, nhiệt độ và phương thức truyền dữ liệu.

Đồng hồ điện tử SANPO Mặt Liền DN25 là giải pháp đo lưu lượng sử dụng nguyên lý cảm ứng điện từ, phù hợp cho các tuyến ống kỹ thuật cần hiển thị số liệu tại chỗ và kết nối với hệ thống giám sát.

Thiết kế màn hình liền thân giúp người vận hành quan sát trực tiếp thông số trên thiết bị. Đồng thời, giao diện RS485 hỗ trợ đưa dữ liệu về bộ điều khiển hoặc hệ thống quản lý khi được cấu hình tương thích.

Đồng hồ điện tử SANPO Mặt Liền DN25 là gì?

Đồng hồ điện tử SANPO Mặt Liền DN25, còn gọi là đồng hồ đo lưu lượng điện từ SANPO DN25, là thiết bị đo thể tích chất lỏng dẫn điện đi qua đường ống theo nguyên lý cảm ứng điện từ Faraday.

Khác với đồng hồ nước cơ sử dụng cánh quạt hoặc tuabin, đồng hồ điện từ sử dụng hệ thống cuộn dây tạo từ trường và điện cực để thu nhận tín hiệu đo.

Từ tín hiệu này, bộ xử lý xác định vận tốc dòng chảy và tính toán lưu lượng thể tích. Giá trị đo được hiển thị trên màn hình điện tử và có thể truyền về hệ thống điều khiển.

Đặc điểm của đồng hồ điện từ màn hình liền thân

Dòng SANPO DN25 sử dụng thiết kế tích hợp bộ hiển thị trực tiếp trên thân đo. Cấu hình này giúp giảm nhu cầu bố trí màn hình rời và đường dây tín hiệu kết nối giữa cảm biến với bộ hiển thị.

Thiết kế mặt liền phù hợp với phòng kỹ thuật, trạm xử lý hoặc các vị trí có không gian lắp đặt thuận tiện để quan sát màn hình.

Trong trường hợp thiết bị nằm sâu dưới hố kỹ thuật hoặc tại vị trí khó tiếp cận, khách hàng nên cân nhắc dòng SANPO mặt rời.

Đồng hồ SANPO DN25 đo được những chất lỏng nào?

Sản phẩm được sử dụng cho các chất lỏng có độ dẫn điện đáp ứng giới hạn của thiết bị, điển hình như nước sạch, nước thải và một số dung dịch công nghiệp.

Với nước thải có cặn lơ lửng, nguyên lý điện từ giúp hạn chế vấn đề kẹt cánh quạt so với đồng hồ cơ. Tuy nhiên, chất lỏng phải đáp ứng điều kiện đo và tương thích với vật liệu lớp lót, điện cực.

Đồng hồ không phù hợp để đo khí, hơi hoặc các chất lỏng có độ dẫn điện quá thấp so với yêu cầu của thiết bị.

Thông số kỹ thuật Đồng hồ điện tử SANPO Mặt Liền DN25

Cấu tạo Đồng hồ điện tử SANPO Mặt Liền DN25

Thân đo và hai đầu kết nối mặt bích

Thân đo là bộ phận được lắp trực tiếp trên tuyến ống DN25, có nhiệm vụ dẫn chất lỏng qua vùng đo điện từ.

Thiết kế hai đầu nối mặt bích giúp tạo liên kết cơ khí với hệ thống đường ống. Khi lắp đặt, cần kiểm tra tiêu chuẩn mặt bích, gioăng kín và khoảng cách lắp đặt thực tế.

Lớp lót PTFE bên trong ống đo

Lớp lót PTFE nằm tại khu vực tiếp xúc với chất lỏng, tạo lớp cách điện giữa môi chất và thành thân đo.

Nhờ đặc tính vật liệu, PTFE phù hợp với nhiều môi trường nước sạch, nước thải và một số dung dịch công nghiệp. Việc lựa chọn vẫn phải dựa trên đặc tính của môi chất.

Hệ thống điện cực đo

Điện cực được bố trí tại vùng đo để thu nhận điện áp cảm ứng sinh ra khi chất lỏng dẫn điện chuyển động qua từ trường.

Theo thông tin của dòng SANPO SP700E, vật liệu điện cực tham khảo là inox SS316L. Cấu hình điện cực thực tế cần được xác nhận trước khi sử dụng trong môi trường ăn mòn.

Cuộn dây tạo từ trường

Cuộn dây có nhiệm vụ tạo ra từ trường đi qua vùng chất lỏng bên trong thân đo. Đây là thành phần quan trọng trong nguyên lý cảm ứng điện từ.

Bộ chuyển đổi và xử lý tín hiệu

Bộ xử lý tiếp nhận tín hiệu từ điện cực, tính toán giá trị lưu lượng và chuyển thành dữ liệu hiển thị.

Tùy cấu hình, thiết bị có thể cung cấp giá trị lưu lượng tức thời, tổng lượng chất lỏng đã đo và tín hiệu phục vụ hệ thống giám sát.

Màn hình điện tử liền thân

Màn hình được gắn trực tiếp phía trên thân đồng hồ, hỗ trợ quan sát và thao tác tại chỗ.

Thiết kế này phù hợp với những khu vực lắp đặt có điều kiện tiếp cận thuận tiện và môi trường phù hợp với cấp bảo vệ của thiết bị.

Nguyên lý hoạt động của Đồng hồ điện từ SANPO DN25

Nguyên lý cảm ứng điện từ Faraday

Đồng hồ điện từ SANPO DN25 hoạt động dựa trên định luật cảm ứng điện từ Faraday.

Khi chất lỏng dẫn điện chảy qua vùng từ trường bên trong thân đo, giữa các điện cực xuất hiện điện áp cảm ứng. Giá trị điện áp phụ thuộc vào vận tốc dòng chảy và các thông số cấu tạo của cảm biến.

Bộ chuyển đổi tiếp nhận tín hiệu, xử lý và xác định vận tốc trung bình của dòng chất lỏng.

Lưu lượng thể tích được tính theo quan hệ:

Q = v × A

Trong đó:

• Q: Lưu lượng thể tích.

• v: Vận tốc trung bình của dòng chảy.

• A: Diện tích tiết diện ống đo.

Giá trị lưu lượng được hiển thị trên màn hình và có thể truyền đến hệ thống quản lý thông qua giao diện được trang bị.

Quy trình đo lưu lượng

Khi nước đi qua đường ống DN25, chất lỏng chuyển động trong vùng từ trường của đồng hồ. Các điện cực ghi nhận điện áp cảm ứng và truyền tín hiệu đến bộ xử lý.

Bộ xử lý tính toán lưu lượng tức thời, đồng thời cộng dồn thể tích chất lỏng đi qua theo thời gian.

Dòng nước đi vào → Hệ thống điện cực ghi nhận tín hiệu → Bộ xử lý tính lưu lượng → Màn hình hiển thị → RS485 truyền dữ liệu về hệ thống giám sát.

Vì sao đồng hồ điện từ không sử dụng cánh quạt?

Vì lưu lượng được xác định thông qua tín hiệu điện từ, thiết bị không cần cánh quạt hoặc tuabin quay trong dòng chảy.

Điều này giúp hạn chế hao mòn cơ khí tại bộ phận đo và tránh được một số vấn đề kẹt cánh quạt khi sử dụng với nước có tạp chất.

Tuy nhiên, đồng hồ vẫn cần được bảo dưỡng, kiểm tra điện cực và đảm bảo điều kiện lắp đặt đúng kỹ thuật.

Ứng dụng nổi bật của Đồng hồ điện tử SANPO Mặt Liền DN25

Đo lưu lượng trong hệ thống cấp nước sạch

Trong hệ thống cấp nước, đồng hồ DN25 có thể được sử dụng tại các tuyến ống nhánh cần theo dõi lưu lượng riêng.

Thiết bị hỗ trợ ghi nhận lượng nước cấp cho khu vực kỹ thuật, điểm sử dụng độc lập hoặc một công đoạn vận hành. Dữ liệu đo giúp người quản lý đánh giá nhu cầu sử dụng và theo dõi biến động lưu lượng.

Đo nước thải trong hệ thống xử lý nước

Tại các trạm xử lý nước thải quy mô nhỏ, đồng hồ điện từ DN25 có thể bố trí trên tuyến ống kín luôn đầy chất lỏng, khi môi chất đáp ứng yêu cầu đo.

Thiết bị giúp theo dõi lưu lượng tại từng công đoạn xử lý, hỗ trợ kiểm tra tải thủy lực và đánh giá hoạt động của hệ thống.

Đo nước công nghệ trong nhà máy sản xuất

Trong môi trường công nghiệp, DN25 có thể được sử dụng để đo nước cấp cho thiết bị, nước tuần hoàn hoặc dung dịch dẫn điện phù hợp với cấu hình vật liệu.

Việc ghi nhận lưu lượng giúp doanh nghiệp theo dõi mức tiêu thụ của từng công đoạn và hỗ trợ kiểm soát vận hành.

Kết nối hệ thống điều khiển và giám sát tự động

Đồng hồ điện tử SANPO DN25 có thể đóng vai trò là điểm thu thập dữ liệu trong hệ thống điều khiển.

Khi kết nối RS485 được cấu hình phù hợp, dữ liệu lưu lượng có thể truyền về PLC, bộ thu thập dữ liệu hoặc phần mềm SCADA để phục vụ theo dõi vận hành.

Hướng dẫn lựa chọn và lắp đặt Đồng hồ điện từ SANPO DN25

Kiểm tra lưu lượng thực tế trước khi chọn DN25

Khách hàng không nên chọn đồng hồ chỉ dựa trên đường kính danh nghĩa của đường ống.

Trước khi đặt hàng, cần xác định lưu lượng nhỏ nhất, lưu lượng vận hành thông thường và lưu lượng lớn nhất. Những giá trị này phải phù hợp với phạm vi đo đã được xác nhận của cấu hình DN25.

Đảm bảo đường ống luôn đầy chất lỏng

Đồng hồ điện từ cần điều kiện ống đo đầy chất lỏng để đo chính xác.

Không nên đặt thiết bị tại vị trí dễ tích tụ khí hoặc xuất hiện dòng chảy không đầy ống. Với tuyến ống đứng, hướng chảy từ dưới lên thường giúp duy trì trạng thái đầy ống thuận lợi hơn.

Bố trí đoạn ống thẳng phù hợp

Co nối, van điều tiết và thiết bị bơm có thể làm thay đổi phân bố dòng chảy.

Vì vậy, cần bố trí đoạn ống thẳng trước và sau đồng hồ theo hướng dẫn của nhà sản xuất và điều kiện công trình thực tế.

Kiểm tra nguồn cấp và sơ đồ đấu dây

Cần xác nhận thiết bị sử dụng nguồn 220VAC hay 24VDC trước khi đấu nối.

Đồng thời, kỹ thuật viên phải kiểm tra sơ đồ tín hiệu RS485, phương án nối đất và cấu hình truyền thông nếu thiết bị được tích hợp vào PLC hoặc SCADA.

Kiểm tra yêu cầu kiểm định, hiệu chuẩn

Theo bảng giá cung cấp, dòng SANPO Mặt Liền DN25 chưa bao gồm kiểm định/hiệu chuẩn.

Với công trình yêu cầu hồ sơ đo lường, khách hàng cần trao đổi trước về yêu cầu kiểm định, hiệu chuẩn và chứng từ đi kèm để phù hợp với mục đích sử dụng.

Liên hệ Minh Hòa Thành khi cần Đồng hồ điện tử SANPO Mặt Liền DN25

Minh Hòa Thành cung cấp đồng hồ điện từ SANPO cho công trình và hệ thống công nghiệp

Công ty TNHH TM DV XNK Minh Hòa Thành cung cấp các dòng đồng hồ nước, đồng hồ đo lưu lượng điện từ và vật tư ngành nước cho hệ thống cấp nước, xử lý nước thải, nhà máy, khu công nghiệp và công trình dân dụng.

Ngoài Đồng hồ điện tử SANPO Mặt Liền DN25, Minh Hòa Thành còn cung cấp dòng SANPO mặt liền với nhiều kích cỡ từ DN20 đến DN300, phù hợp cho các tuyến ống có nhu cầu lưu lượng khác nhau.

Khách hàng cũng có thể tham khảo các dòng đồng hồ điện từ SANPO mặt rời, đồng hồ nước cơ SANPO, KOMAX, đồng hồ nước có cổng xung, đồng hồ siêu âm, đồng hồ nước nóng, đồng hồ nước sạch, đồng hồ nước thải và các thiết bị cấp thoát nước khác.

Tư vấn đúng kích cỡ, đúng lưu lượng và điều kiện vận hành

Khi lựa chọn đồng hồ điện từ, khách hàng cần quan tâm đến kích cỡ đường ống, lưu lượng thực tế, áp suất, nhiệt độ, độ dẫn điện của môi chất, nguồn cấp và tín hiệu truyền thông.

Minh Hòa Thành hỗ trợ tư vấn cấu hình sản phẩm, đối chiếu thông số kỹ thuật, báo giá theo nhu cầu và cung cấp thông tin phục vụ thi công, lắp đặt và nghiệm thu.

Báo giá Đồng hồ điện tử SANPO Mặt Liền DN25 tại Minh Hòa Thành

Quý khách đang cần Đồng hồ điện tử SANPO Mặt Liền DN25 để đo nước sạch, nước thải hoặc chất lỏng dẫn điện trong hệ thống công nghiệp, vui lòng liên hệ Minh Hòa Thành để được tư vấn.

FAQ

Đồng hồ SANPO DN25 đo được nước thải không?

Có, nếu nước thải có độ dẫn điện phù hợp và thành phần môi chất tương thích với vật liệu tiếp xúc của thiết bị.

Đồng hồ SANPO DN25 có cần điện không?

Có. Đồng hồ điện từ cần nguồn điện để vận hành hệ thống đo, bộ xử lý và màn hình hiển thị.

Đồng hồ điện từ DN25 có truyền dữ liệu về PLC được không?

Có thể. Sản phẩm hỗ trợ RS485, nhưng cần kiểm tra giao thức, cấu hình truyền thông và khả năng tương thích của PLC.

Đồng hồ điện từ SANPO DN25 có dùng cho nước nóng không?

Sản phẩm có nhiệt độ làm việc tối đa 100°C. Tuy nhiên, cần xác nhận đúng phiên bản và điều kiện áp suất, nhiệt độ trước khi sử dụng.
