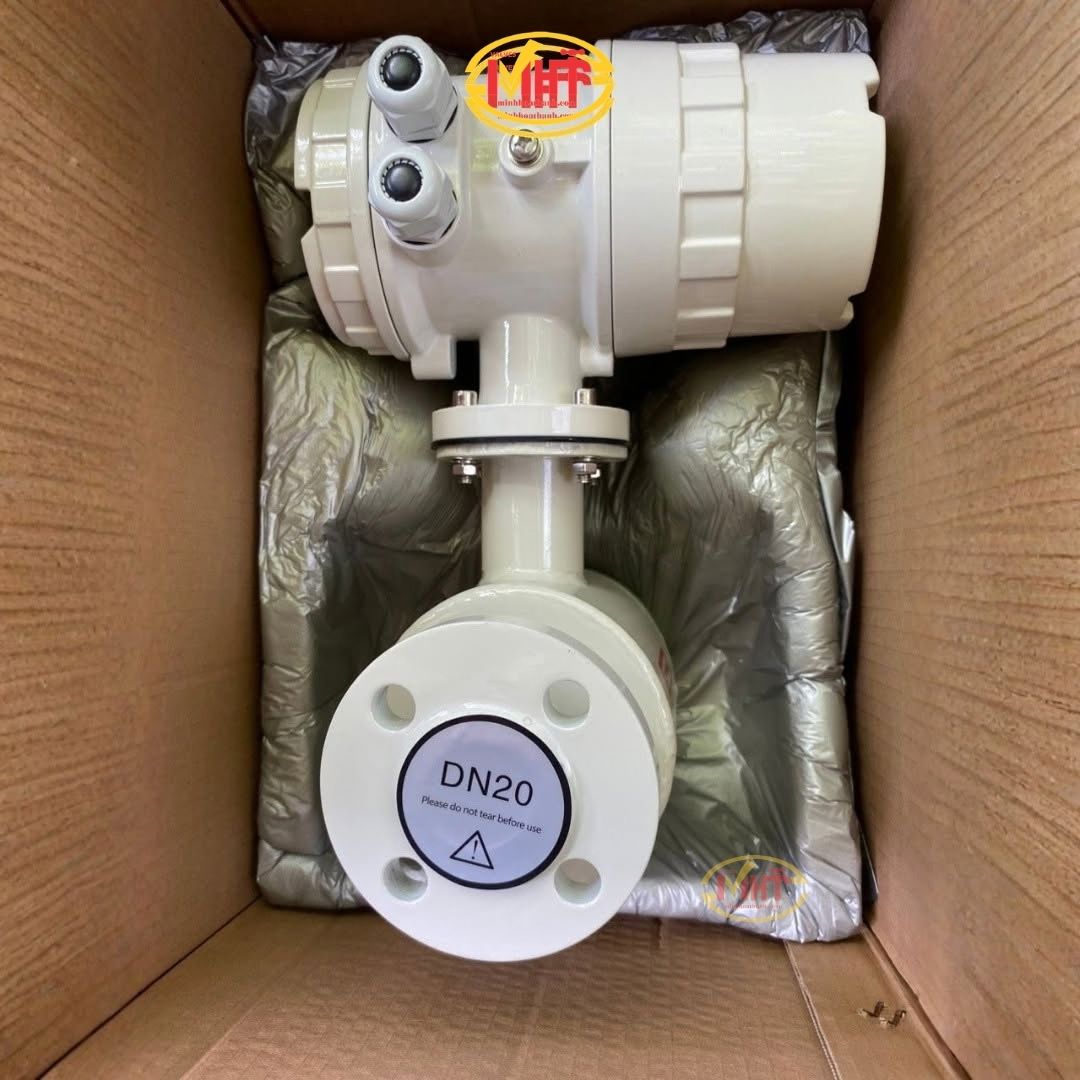

Đồng hồ đo lương lượng nước điện từ màn hình liền SANPO DN20

Đồng hồ điện tử SANPO Mặt Liền DN20 là thiết bị đo lưu lượng điện từ dùng cho hệ thống nước sạch, nước thải và chất lỏng dẫn điện. Sản phẩm thuộc dòng SANPO SP700E màn hình liền thân, thiết kế mặt bích chắc chắn, lớp lót PTFE, áp suất PN16, nhiệt độ làm việc Max 100°C và tín hiệu truyền thông RS485.

Với kích cỡ DN20, sản phẩm phù hợp cho tuyến ống nhỏ trong hệ thống kỹ thuật, phòng máy, trạm xử lý nước quy mô nhỏ hoặc các điểm đo lưu lượng cần dữ liệu điện tử thay cho đồng hồ cơ.

Giới thiệu Đồng hồ điện tử SANPO Mặt Liền DN20

Đồng hồ điện tử SANPO DN20 là gì?

Đồng hồ điện tử SANPO Mặt Liền DN20 là đồng hồ đo lưu lượng điện từ có màn hình hiển thị gắn trực tiếp trên thân đồng hồ. Thiết bị hoạt động dựa trên nguyên lý cảm ứng điện từ, phù hợp để đo các chất lỏng có khả năng dẫn điện như nước sạch, nước thải hoặc dung dịch công nghiệp.

Khác với đồng hồ cơ, đồng hồ điện từ không phụ thuộc vào cánh quạt quay trong dòng nước. Điều này giúp thiết bị phù hợp hơn với các hệ thống cần đo lưu lượng ổn định, có tín hiệu truyền về hệ thống điều khiển hoặc giám sát.

Đồng hồ điện tử SANPO Mặt Liền DN20 là đồng hồ đo lưu lượng điện từ có màn hình hiển thị gắn trực tiếp trên thân đồng hồ,  phù hợp với các tuyến ống nhỏ, lưu lượng không quá lớn, đường ống phụ hoặc các vị trí cần giám sát lưu lượng bằng tín hiệu RS485

Khi nào nên chọn DN20?

DN20 phù hợp với các tuyến ống nhỏ, lưu lượng không quá lớn nhưng cần dữ liệu đo điện tử. Đây là lựa chọn phù hợp cho các điểm đo trong tủ kỹ thuật, hệ thống xử lý nước nhỏ, đường ống phụ hoặc các vị trí cần giám sát lưu lượng bằng tín hiệu RS485.

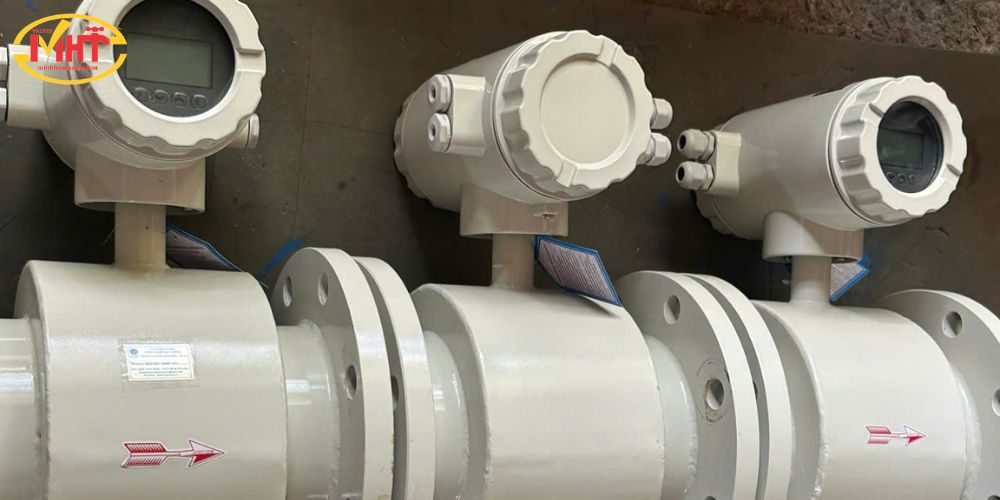

Đặc điểm của thiết kế màn hình liền thân

Khác với đồng hồ điện từ mặt rời, bộ hiển thị của SANPO DN20 được lắp trực tiếp trên thân đồng hồ. Thiết kế này giúp giảm nhu cầu bố trí dây tín hiệu giữa cảm biến và bộ hiển thị, đồng thời tạo sự gọn gàng tại vị trí lắp đặt.

Kiểu mặt liền phù hợp với các khu vực có điều kiện quan sát thuận tiện và môi trường lắp đặt đáp ứng cấp bảo vệ của thiết bị. Nếu khu vực thường xuyên ngập nước, rung động mạnh hoặc khó tiếp cận, cần đánh giá phương án mặt rời trước khi lựa chọn.

Đồng hồ SANPO DN20 có đo được nước thải không?

Có. Đồng hồ điện từ SANPO DN20 có thể sử dụng để đo nước thải nếu chất lỏng có độ dẫn điện phù hợp và tương thích với vật liệu tiếp xúc bên trong thiết bị.

Công nghệ điện từ không cần cánh quạt chuyển động trong dòng nước. Nhờ đó, thiết bị giảm nguy cơ mài mòn và kẹt cơ khí so với một số đồng hồ dạng tuabin. Tuy nhiên, nước thải chứa nhiều cặn, chất ăn mòn hoặc hóa chất vẫn cần được đánh giá trước khi sử dụng.

Thông số kỹ thuật Đồng hồ điện tử SANPO DN20

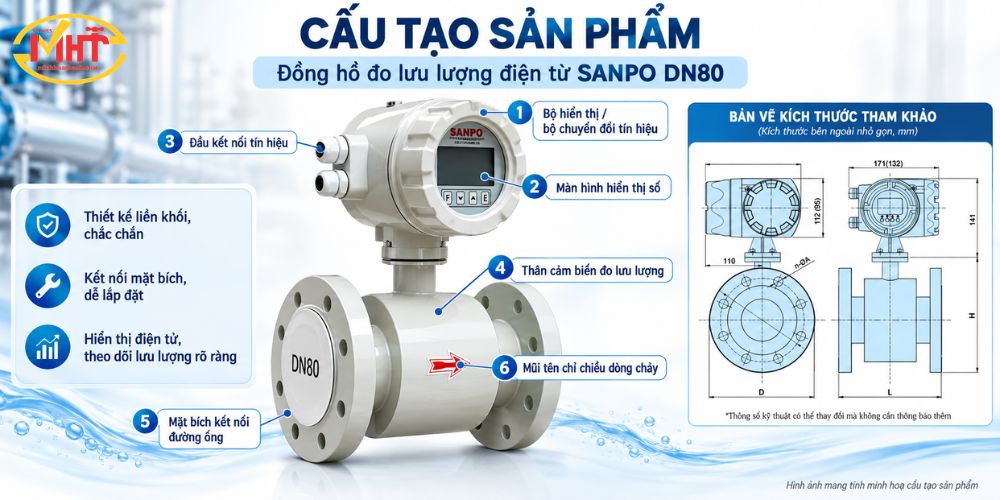

Cấu tạo của Đồng hồ điện tử SANPO Mặt Liền DN20

Thân đồng hồ và kết nối mặt bích

Thân đồng hồ là bộ phận liên kết trực tiếp với hệ thống đường ống, chứa cụm đo lưu lượng và chịu tác động từ áp suất làm việc.

Sản phẩm sử dụng kiểu kết nối mặt bích, phù hợp với yêu cầu lắp đặt cố định trong hệ thống đường ống kỹ thuật. Khi thi công, cần kiểm tra tiêu chuẩn mặt bích, khoảng cách lỗ bu lông, gioăng kín và kích thước lắp đặt.

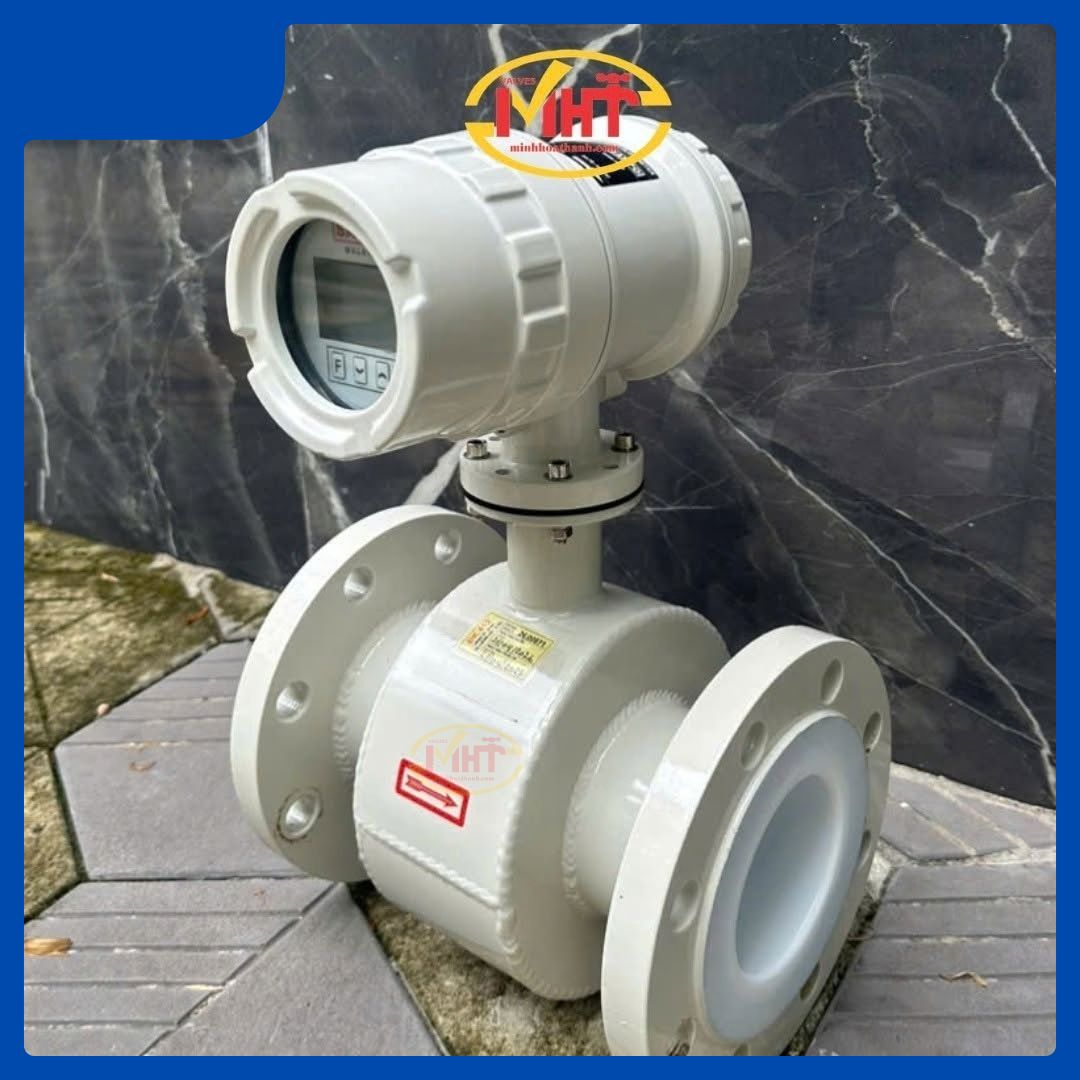

Lớp lót PTFE bên trong thân đo

Lớp lót PTFE được bố trí tại bề mặt tiếp xúc với chất lỏng trong ống đo. Vật liệu này giúp cách điện phần môi chất khỏi thân kim loại, đồng thời hỗ trợ bảo vệ thiết bị trong những môi trường phù hợp với khả năng kháng hóa chất của PTFE.

Đây là một trong những bộ phận cần được kiểm tra kỹ khi lựa chọn đồng hồ cho hệ thống xử lý nước thải hoặc đường ống có hóa chất.

Hệ thống điện cực và cuộn dây tạo từ trường

Bên trong cụm đo có hệ thống điện cực dùng để thu nhận tín hiệu điện áp sinh ra khi chất lỏng dẫn điện chuyển động qua từ trường.

Cấu hình SP700E tham khảo sử dụng điện cực inox SS316L. Vật liệu điện cực cần tương thích với môi chất để hạn chế nguy cơ ăn mòn trong quá trình sử dụng.

Bộ chuyển đổi và xử lý tín hiệu

Bộ chuyển đổi có nhiệm vụ tiếp nhận tín hiệu điện áp từ điện cực, xử lý dữ liệu và chuyển đổi thành các giá trị lưu lượng.

Bộ phận này có thể cung cấp thông tin lưu lượng tức thời, tổng thể tích chất lỏng đã đo và các dữ liệu phục vụ giám sát, tùy theo cấu hình thiết bị.

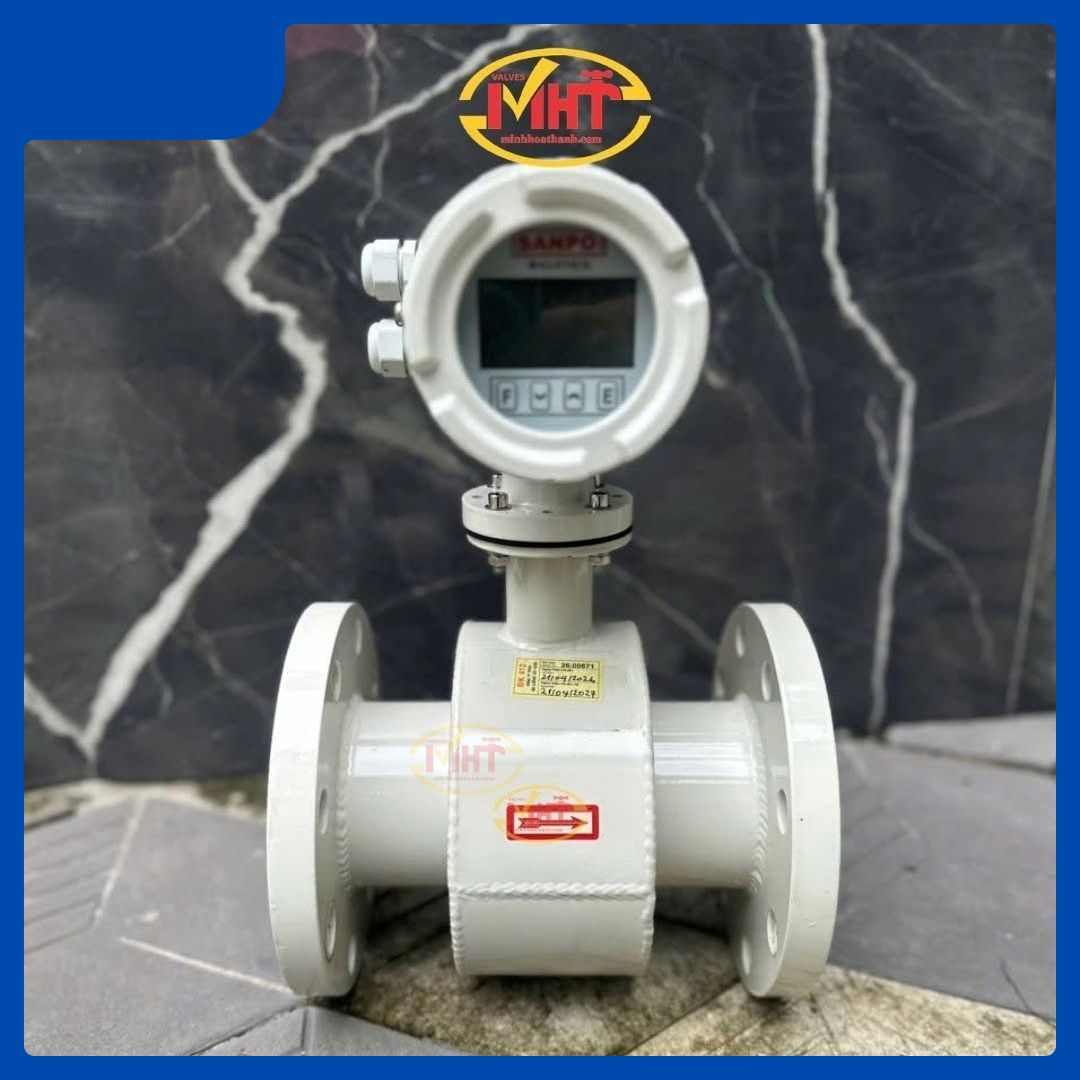

Màn hình điện tử liền thân

Bộ hiển thị được gắn trực tiếp phía trên thân đồng hồ, giúp người vận hành theo dõi các thông số tại hiện trường.

Thiết kế màn hình liền giúp việc kiểm tra, cài đặt và đọc chỉ số thuận tiện ở những vị trí lắp đặt dễ tiếp cận.

Nguyên lý hoạt động của Đồng hồ điện từ SANPO DN20

Nguyên lý cảm ứng điện từ Faraday

Đồng hồ điện từ SANPO hoạt động dựa trên định luật cảm ứng điện từ Faraday.

Khi chất lỏng có khả năng dẫn điện chảy qua từ trường do đồng hồ tạo ra, một điện áp cảm ứng được hình thành giữa các điện cực. Giá trị điện áp này liên quan đến vận tốc dòng chảy bên trong ống đo.

Bộ xử lý tiếp nhận tín hiệu và xác định lưu lượng thể tích dựa trên vận tốc trung bình và tiết diện đo đã được hiệu chuẩn.

Về nguyên tắc:

Lưu lượng thể tích Q = Vận tốc trung bình v × Tiết diện ống đo A.

Đồng hồ sau đó hiển thị thông tin lưu lượng trên màn hình điện tử.

Quy trình đo lưu lượng

Dòng nước đi vào thân đồng hồ và đi qua vùng từ trường. Hệ thống điện cực thu nhận tín hiệu điện áp cảm ứng, sau đó gửi về bộ chuyển đổi để xử lý.

Kết quả đo được hiển thị tại màn hình liền thân. Khi cấu hình cho phép, dữ liệu còn được truyền qua RS485 hoặc tín hiệu analog đến hệ thống điều khiển.

Do không sử dụng cánh quạt làm bộ phận đo, đồng hồ hạn chế được những vấn đề liên quan đến kẹt hoặc mài mòn cơ cấu quay. Tuy nhiên, độ chính xác thực tế vẫn phụ thuộc vào điều kiện lắp đặt, độ đầy ống, chất lượng tín hiệu và đặc tính môi chất.

Ứng dụng nổi bật của Đồng hồ điện tử SANPO Mặt Liền DN20

Hệ thống cấp nước sạch và phân phối nước kỹ thuật

Đồng hồ DN20 có thể sử dụng tại các tuyến cấp nước nhỏ trong hệ thống kỹ thuật, phòng máy hoặc công trình cần theo dõi riêng lượng nước cấp.

Thiết bị hỗ trợ người vận hành kiểm tra lưu lượng tại từng vị trí và thu thập dữ liệu phục vụ quản lý lượng nước sử dụng.

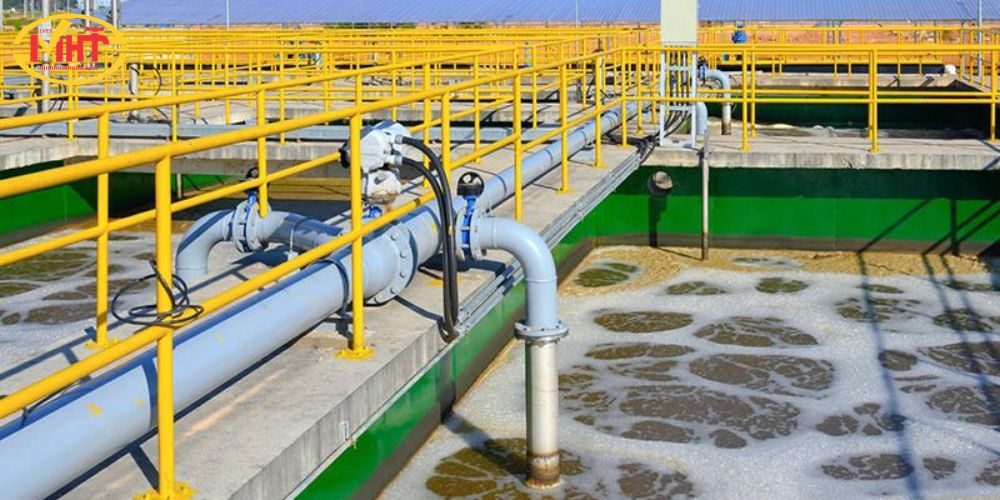

Trạm xử lý nước thải quy mô nhỏ

Trong hệ thống xử lý nước thải, đồng hồ điện từ có thể được sử dụng tại các đường ống kín, luôn đầy nước và có môi chất dẫn điện phù hợp.

Thiết bị hỗ trợ theo dõi lưu lượng tại từng công đoạn, giúp đơn vị vận hành đánh giá lưu lượng thực tế và kiểm soát quá trình xử lý.

Dây chuyền sản xuất và hệ thống nước công nghiệp

Đồng hồ điện từ SANPO DN20 phù hợp cho một số tuyến nước công nghệ, nước tuần hoàn hoặc chất lỏng dẫn điện trong dây chuyền sản xuất.

Việc lựa chọn cần căn cứ vào nhiệt độ, thành phần môi chất, độ dẫn điện, áp suất và dải lưu lượng thực tế.

Hệ thống điều khiển và giám sát tự động

Với giao diện RS485, sản phẩm phù hợp cho những hệ thống muốn thu thập dữ liệu từ nhiều điểm đo về một bộ điều khiển trung tâm.

Dữ liệu lưu lượng có thể phục vụ việc theo dõi vận hành, lưu trữ lịch sử hoặc cảnh báo khi được tích hợp với hệ thống giám sát phù hợp.

Hướng dẫn lựa chọn và lắp đặt Đồng hồ điện từ SANPO DN20

Chọn đồng hồ theo lưu lượng thực tế, không chỉ theo DN

Một trong những sai lầm thường gặp là chọn đồng hồ chỉ dựa trên kích cỡ đường ống.

Dù hệ thống sử dụng đường ống DN20, kỹ thuật viên vẫn cần kiểm tra lưu lượng nhỏ nhất, lưu lượng vận hành thường xuyên và lưu lượng lớn nhất. Các giá trị này phải nằm trong phạm vi đo được nhà sản xuất công bố cho cấu hình DN20.

Lắp đặt tại vị trí đường ống luôn đầy nước

Đồng hồ điện từ cần điều kiện ống đo đầy chất lỏng để hoạt động đúng. Không nên bố trí thiết bị tại vị trí có nguy cơ tích tụ khí hoặc thường xuyên xuất hiện dòng chảy không đầy ống.

Với tuyến ống đứng, hướng nước đi từ dưới lên thường thuận lợi hơn cho việc duy trì ống đo đầy nước. Các vị trí lắp khác cần được đánh giá theo thiết kế đường ống và hướng dẫn của nhà sản xuất.

Kiểm tra đoạn ống thẳng và vị trí đặt van

Các phụ kiện như van điều tiết, co nối hoặc bơm có thể làm thay đổi phân bố vận tốc dòng chảy. Vì vậy, đồng hồ cần được bố trí với đoạn ống thẳng phù hợp theo yêu cầu kỹ thuật của thiết bị.

Không nên tự áp dụng một khoảng cách cố định cho mọi công trình. Chiều dài ống thẳng cần xác định theo catalogue hoặc tài liệu lắp đặt của cấu hình cụ thể.

Kiểm tra nguồn điện và tín hiệu RS485

Trước khi lắp đặt, cần xác nhận phiên bản nguồn cấp 220VAC hoặc 24VDC, sơ đồ đấu dây và giao thức truyền thông.

Nếu kết nối với PLC hoặc SCADA, cần kiểm tra các thông số truyền thông, địa chỉ thiết bị và khả năng tương thích với hệ thống hiện hữu.

Kiểm tra yêu cầu kiểm định, hiệu chuẩn

Theo bảng giá hiện tại, Đồng hồ điện tử SANPO Mặt Liền DN20 chưa bao gồm kiểm định/hiệu chuẩn.

Khách hàng cần trao đổi trước về yêu cầu hồ sơ đo lường, mục đích sử dụng và các chứng từ đi kèm, đặc biệt với dự án nghiệm thu hoặc hệ thống phục vụ quản lý sản lượng nước.

Đồng hồ điện tử SANPO Mặt Liền DN20 là lựa chọn phù hợp cho các tuyến ống nhỏ cần đo lưu lượng điện tử, kết nối RS485 và màn hình hiển thị tại chỗ. Liên hệ Minh Hòa Thành để được tư vấn chọn đúng model, nguồn cấp, tín hiệu và phương án lắp đặt phù hợp.

Liên hệ Minh Hòa Thành khi cần Đồng hồ điện tử SANPO Mặt Liền

Minh Hòa Thành cung cấp đồng hồ điện tử SANPO cho nước sạch, nước thải và hệ thống công nghiệp

Nếu khách hàng đang cần Đồng hồ điện tử SANPO Mặt Liền để đo lưu lượng nước sạch, nước thải hoặc chất lỏng dẫn điện trong hệ thống công nghiệp, Minh Hòa Thành là đơn vị có thể hỗ trợ tư vấn và cung cấp sản phẩm theo đúng nhu cầu thực tế của công trình.

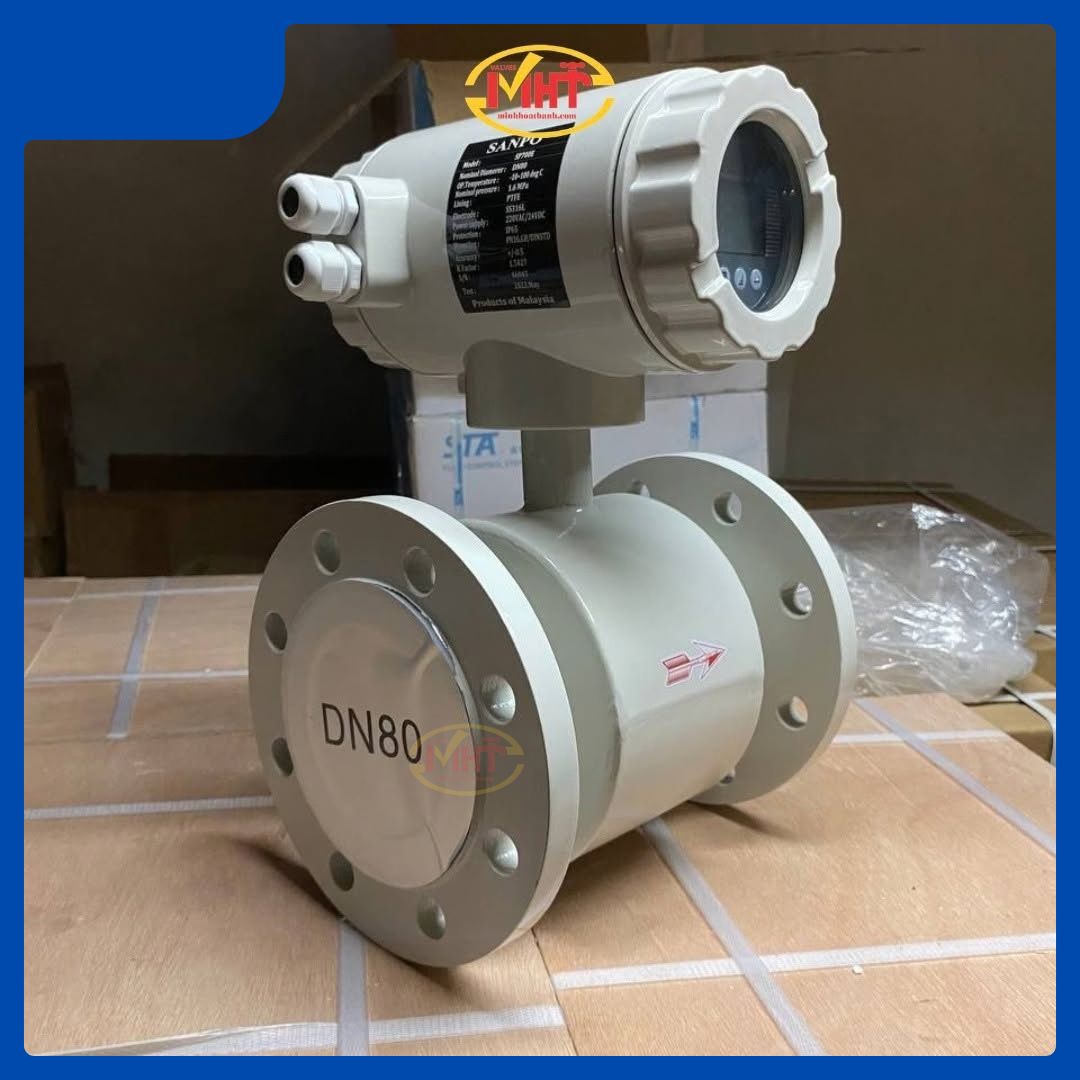

Dòng Đồng hồ điện tử SANPO Mặt Liền SP700E có nhiều kích cỡ từ DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200 đến DN300, phù hợp cho nhiều hệ thống khác nhau như nhà máy, trạm xử lý nước thải, hệ thống cấp nước, khu công nghiệp, tòa nhà, tuyến ống kỹ thuật và các dự án cần giám sát lưu lượng bằng tín hiệu điện tử.

Đa dạng dòng đồng hồ nước và thiết bị cấp thoát nước

Ngoài Đồng hồ điện tử SANPO Mặt Liền, Minh Hòa Thành còn cung cấp nhiều dòng đồng hồ nước và thiết bị ngành nước như:

Đồng hồ điện tử SANPO mặt rời, đồng hồ nước KOMAX, đồng hồ nước cơ, đồng hồ nước có cổng xung, đồng hồ siêu âm, đồng hồ điện từ, đồng hồ nước sạch, đồng hồ nước thải, đồng hồ nước nóng, đồng hồ thân gang, thân đồng, thân inox, đồng hồ nối ren, nối bích và các vật tư cấp thoát nước đi kèm.

Tùy theo môi trường đo, kích cỡ đường ống, lưu lượng thực tế, vị trí lắp đặt và yêu cầu tín hiệu đầu ra, đội ngũ Minh Hòa Thành sẽ hỗ trợ khách hàng chọn đúng sản phẩm, đúng thông số và phù hợp với ngân sách công trình.

Tư vấn đúng size, đúng thông số, đúng nhu cầu lắp đặt

Khi chọn Đồng hồ điện tử SANPO Mặt Liền, khách hàng nên kiểm tra kỹ các yếu tố như kích cỡ DN, dải đo m³/h, áp suất PN16, lớp lót PTFE, tín hiệu RS485, nguồn cấp, vị trí lắp đặt và yêu cầu kiểm định/hiệu chuẩn nếu công trình cần hồ sơ đo lường.

Minh Hòa Thành hỗ trợ tư vấn kỹ thuật, báo giá theo từng kích cỡ, kiểm tra nhu cầu thực tế và đề xuất phương án phù hợp cho từng hệ thống.

Liên hệ Minh Hòa Thành để được báo giá Đồng hồ điện tử SANPO Mặt Liền

Quý khách cần tư vấn hoặc báo giá Đồng hồ điện tử SANPO Mặt Liền DN20 đến DN300, vui lòng liên hệ Minh Hòa Thành để được hỗ trợ nhanh chóng.

FAQ

Đồng hồ SANPO DN20 đo được nước thải không?

Có. Theo bảng sản phẩm, dòng này dùng cho nước sạch và nước thải.

DN20 có tín hiệu gì?

Sản phẩm có tín hiệu RS485.
